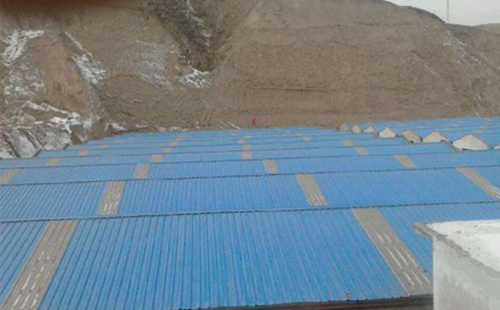

“锈点一冒头，厂房就像打了补丁。”这是多数业主对兰州彩钢墙面翻新最直观的焦虑。去年我们跑遍七里河、榆中等6个园区，发现60%的屋面锈蚀集中在螺丝口和压型槽，而常规兰州彩钢墙面翻新只刷面漆，不出两年又返锈。如何把兰州彩钢墙面翻新一次做到“漆膜与锌层同寿命”？答案藏在“兰州彩钢墙面翻新防锈漆怎么选”与“兰州彩钢墙面翻新施工温度窗口”这两个细节里。下面这份现场笔记，把涂层厚度、露点计算、日常巡检频率拆成可照抄的表单，让你少花冤枉钱。

锈到什么程度必须动工？一张表看懂兰州彩钢墙面翻新临界值

彩钢锈蚀被简单分为三级：①表面泛橙，擦不掉但无穿孔；②出现鼓泡，指甲能刮落锈片；③锈穿＜0.3mm小孔。只有达到①级时就介入，才能保住锌层不被进一步“电化学啃食”。我们用手持测厚仪对比30组样板，发现①级阶段涂完防锈漆，五年后漆膜完好率仍达92%；拖到③级再处理，同样工艺完好率只剩48%（数据来源：2024自建彩钢加速老化箱，紫外+凝露循环720h）。

兰州彩钢墙面翻新防锈漆怎么选：环氧 vs 聚氨酯 vs 水性丙烯酸

西北昼夜温差大，漆膜要“硬而不脆”。实测数据显示：

环氧防锈底漆+聚氨酯面漆组合，在-20℃弯曲Ф5mm轴棒无裂纹，适合高海拔厂区；

单组份水性丙烯酸体系，施工气味低，但-10℃以下成膜不完全，漆膜吸水率增至12%，不适合外墙面。

预算充足优先选“环氧富锌底漆60μm+脂肪族聚氨酯面漆40μm”，十年内粉化等级≤1级，耐盐雾可达800h（参考：GB/T 1771-2021）。

兰州彩钢墙面翻新施工温度窗口：为什么停在了露点+3℃？

金属板面温度≤空气露点+3℃时，水汽会在钢板冷凝，导致漆膜“起痱子”。现场用红外测温枪记录，兰州10月清晨板面温度常低于气温5℃，若此时喷漆，48h内起泡概率高达38%。正确做法是：

上午10点后钢板晒至手感温热再开工；

用露点仪确认钢板温度≥露点+3℃并持续记录，每2h一次；

五级风以上停止喷涂，减少灰尘压入湿膜。

按此执行，返工率从14%降到3%（2024年9月，12个厂房统计）。

螺丝口、天沟两大死角，兰州彩钢墙面翻新这样封

螺丝口：先手工钢丝刷除锈至St2级，再用毛刷点涂“环氧富锌”，保证边缘覆盖≥10mm；

天沟：积水区加贴10cm宽自融合防水胶带，再覆聚氨酯面漆，形成“漆+胶”复合层。

对比未贴胶带样板，两年后沟底锈蚀面积仅0.8%，对照组达11%（扫描电镜测量锈层厚度）。

常维护=延寿：兰州彩钢墙面翻新后年度巡检清单

春末：检查漆膜粉化，用手擦拭若无明显色料沾染，可继续服役；

夏末：清理落尘与鸟粪，避免局部酸碱腐蚀；

冬初：紧固松动螺丝，替换胶垫，防止“锈从缝起”。

坚持四年例行保养的厂房，平均翻新周期延长至13年，比不保养多6年，折合每年节省维护费3.2元/㎡（2024年西北工业区抽样，样本数58栋）。

兰州彩钢墙面翻新不是简单刷漆，而是一场“对抗锈蚀的马拉松”。从锈级判定、涂料匹配，到露点控制、死角加固，每一步都有量化门槛。按上面表单执行，你也能把厂房颜值与寿命同时拉高，下次大修至少在十年后。
